Açık Tip Devre Kesiciler
Açık tip şalter diye adlandırılan elektrik koruma cihazı, alçak gerilim panolarında kullanılan, bağlı olduğu devrede aşırı akım ve kısa devre arızlarına karşı koruma yapan bir devre kesicidir. Anma akımı 800 A’den başlar, 10.000 A değerine kadar çıkabilir. Genellikle devre gerilimi 690V ve altındaki uygulamalarda kullanılır. Bazı solar projelerde 1000 V veya 1500 V açık tip devre kesiciler kullanılabilmektedir. Ayrıca, açık tip devre kesicilerin standartlara uygun olarak test edildiği ve sertifikalandırıldığı bilinmektedir. Bu nedenle, açık tip devre kesiciler, elektrik sistemlerinin güvenli ve istikrarlı bir şekilde çalışmasını sağlamada önemli bir rol oynar.
SACE Emax 2 Serisi Devre Kesiciler: Entegre Edilebilirlik ve Gelişmiş Bağlanabilirlik
SACE Emax 2 serisi devre kesiciler, üretkenliği ve enerji tüketimini iyileştirmek ve uzaktan servis gerçekleştirmek için çeşitli otomasyon ve enerji yönetimi sistemlerine sorunsuz bir şekilde entegre edilebilir.
Profibus, Modbus ve DeviceNet protokolleri ile Profinet, Modbus TCPve EtherNet IP protokolleri ile kullanılabilen haberleşme modülleri, tüm devre kesicilere kolayca takılabilir. Ayrıca, entegre IEC61850 haberleşme modülü sayesinde akıllı şebekelerin oluşturulması için orta gerilim güç dağıtımında yaygın bir şekilde kullanılan otomasyon sistemlerine bağlanmak mümkündür.
Haberleşme modülleri aracılığıyla hassas akım, güç, gerilim ve enerji ölçümleri elde edilebilir. Koruma üniteleri, uygun ölçümleri görüntülemeye yarayan multimetreler olarak kullanılabilir ya da harici cihazlara ve büyük güçlü trafolara ihtiyaç duymadan panonun önüne Ekip Multimetre bağlanabilir.
Ekip Kontrol operatör paneli ve Ekip Link pano denetim sistemi aracılığı ile devre kesici fonksiyonlarının hepsine güven problemi yaşamadan ve rahat bir şekilde internet üzerinden erişilebilir.
SACE Emax 2 Ailesi: Yüksek Performans ve Kompakt Tasarım
SACE Emax 2 ailesi, 4 farklı kasa boyutundan oluşmaktadır. Bu devre kesici ailesi, kompakt boyutlara ve yüksek nominal değerlere sahiptir. Panoyu uzunluğu azaltılmış baralar ve profil ile imal etmeye olanak tanır. E1.2, E2.2, E4.2 ve E6.2 olmak üzere, 6300 Amper'e kadar çeşitli seçenekler sunar.
SACE Emax 2 ailesinin genelinde tasarımı ve montajı kolaylaştırmak için koruma üniteleri, ana aksesuarlar ve yardımcı kontaklar aynıdır. Bu sayede panonun kurulumu daha hızlı ve pratik bir şekilde gerçekleştirilir. Ayrıca, E2.2, E4.2 ve E6.2’nin kasa boyutları aynı derinlik ve yükseklik değerlerine sahiptir. Bu, farklı boyutlardaki devre kesicilerin panoya entegre edilmesini kolaylaştırır ve montaj işlemini standartlaştırır.
SACE Emax 2 ailesi, 42kA'den 200kA'ye kadar değişen kesme kapasiteleri ile günümüz tesisatlarının taleplerine ve ihtiyaçlarına tam olarak uyum sağlar. Ayrıca, pano projelerini standartlaştırmak ve kullanımı kolaylaştırmak için nominal değer seviyeleri kasa boyutlarına göre güncellenmiş ve tek tipe indirgenmiştir.
SACE Emax 2 ailesi, yüksek kısa devre kesme kapasiteleri ile koruma fonksiyonlarının verimliliğini birleştirerek herhangi bir durumda eksiksiz seçiciliği garanti eder. Aynı zamanda, hassas tasarım ve malzeme seçimi sayesinde devre kesicinin boyutları optimize edilir. Bu, kompakt boyutlarda panoların imal edilmesine olanak tanır ve aynı performans seviyesinde önemli tasarrufların elde edilmesine fayda sağlayabilir.

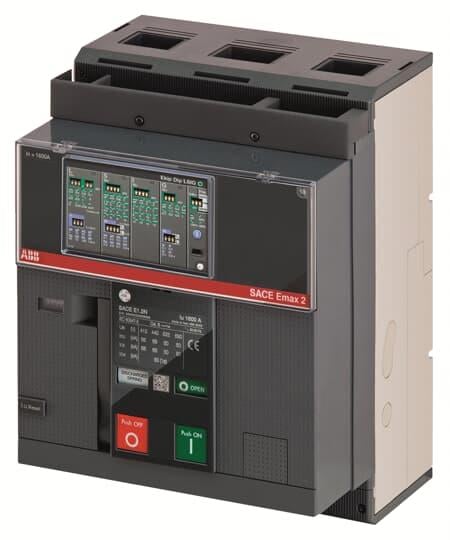

E1.2: Aşırı kompakt bir yapısı vardır. Kesme kapasitesi 66kA değerine kadardır ve 1,600A nominal akım değerine kadar optimum çözümler üretir. Aynı zamanda 1 saniyeye kadar 50 kA kısa devre akımına dayanabilir. 3 ila 4 kutuplu tipte kullanılabilir ve 66kA kısa devre seviyesindeki bir panoya, gemi tesisatları ve denizaşırı tesisatlar gibi azaltılmış boyutların gerekli olduğu yerlerde 400 mm ünitelere monte edilebilir.

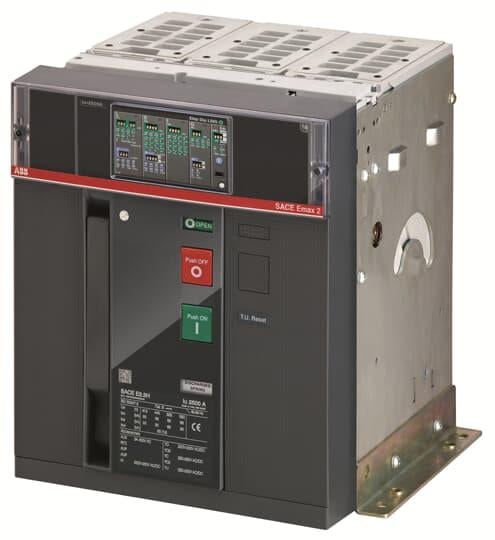

E2.2: 3 kutuplu tipte 400 mm genişliğinde bir panoda 2,500 Ampere kadar çözüm sunar. Aynı zamanda 1 saniyeye kadar 100kA'e ve 85kA'e kadar kısa devre akımına dayanabilir.
E4.2: Özel önlemler gerektirmez ve 1 saniye boyunca 100kA kısa devre akımına dayanacak şekilde tasarlanmıştır. 4,000A değerine sahip devre kesicisidir.
E6.2: Karmaşık tesisat koşullarında bile 200kA kısa devre kesme değerine ve 6,300 Amper nominal değerine ulaşabilen yapısıyla sınıfının en iyisidir.
SACE Emax 2 Ailesi: Kullanım Kolaylığı ve Güvenlik
SACE Emax 2 devre kesici ailesi, kullanım kolaylığı ve güvenlik odaklı olarak tasarlanmıştır. Tamamen güvenilir çalışma için panonun önü ve gerilim atındaki parçalar çift izolasyon ile donatılmıştır ve devre kesiciler üstten veya alttan enerjilendirilebilir.
Devre kesicilerin durumu kolaylıkla tespit edilebilir, gerekli bilgiler ön kapağın orta bölümünde yer alır. Bakım işlemleri de kolay ve güvenlidir; ön kapak sayesinde ana aksesuarlara önden erişim sağlanabilir ve çekmeceli tipte devre kesiciler kolayca yerleştirilip çıkarılabilir.
Ekip Touch koruma üniteleri, büyük ve renkli dokunmatik ekranıyla güvenli ve sezgisel bir işleyiş sunar. Ekip Connect uygulaması sayesinde Ekip üniteleri tablet, akıllı telefon veya taşınabilir bilgisayar üzerinden programlanabilir ve bağlantı kurulabilir.
Koruma üniteleri devre kesicinin ön tarafından kolayca değiştirilebilir ve haberleşme modülleri terminal kutusuna kolayca takılabilir.
